Пример нелинейной калибровки датчика кислорода типа Д3.
Программное обеспечение АЕС может работать с большим
количеством вариантов датчиков кислорода и двумя типами
регулятора состава смеси.
Возможные варианты работы системы с датчиками кислорода:
Д1. Внешний широкополосный датчик на шине CAN (например VDO NOX)
Д2. Внешний широкополосный датчик с контроллером и выходом 0 ... 5 В
Д3. Датчик кислорода в линейном режиме в зоне 0.75 ... 0.95 альфа.
Д4. Датчик кислорода в дискретном режиме в зоне 1.0 альфа
Возможные варианты регулятора состава смеси:
Р1. Дискретный регулятор, предназначен для поддержания состава 1.0 по
альфа с небольшими вариациями. Вариант для систем с нейтрализатором
отработавших газов, выполняющих экологические нормы Евро-2,3. Параметры
регулятора задаются в разделе "Лямбда-регулятор".
Подробное описание работы регулятора Р1.
Р2. Линейный регулятор состава. Предназначен для поддержания состава
смеси в широких пределах, ограниченных только возможностями датчика.
Вариант для тюнинга, спорта, настроек и т.д. Параметры регулятора задаются
в разделе "Линейный датчик кислорода".
Подробное описание работы регулятора Р2.
Для любого типа датчика и регулятора, за исключением датчика на CAN,
всегда устанавливается Option34 = 1.
Option36 устанавливается или сбрасывается по необходимости в зависимости
от подключения подогревателя датчика кислорода в жгуте (см. описание).
Регуляторы двух типов могут работать со всеми типами датчиков со
следующими особенностями.
| Р1 - дискретный регулятор состава смеси Opt4_5 = 0 | Р2 - линейный регулятор состава смеси Opt4_5 = 1 | |
| Д1 | Option34 = 0, Option33 = 0, С262 = номер канала CAN, калибровки не требуется, порог бедный / богатый по составу - S10, альфа - 0.95 ... 1.05 | Option34 = 0, Option33 = 1, С262 = номер канала CAN, калибровки не требуется, заданная альфа - S10, альфа - 0.75 ... 2.00 |
| Д2 |
Option34 = 1, Option33 = 1, С262 = 0, Т193 - линейная калибровка, порог бедный / богатый по составу - S10, альфа - 0.95 ... 1.05 |
Option34 = 1, Option33 = 1, С262 = 0, Т193 - линейная калибровка,
заданная альфа - S10, альфа - 0.75 ... 2.00 |
| Д3 | Option34 = 1, Option33 = 1, С262 = 0, Т193 - нелинейная калибровка, порог бедный / богатый по составу - S10, альфа - 0.95 ... 1.05 | Option34 = 1, Option33 = 1, С262 = 0, Т193 - нелинейная калибровка,
заданная альфа - S10, альфа - 0.75 ... 0.95 |
| Д4 | Option34 = 1, Option33 = 0, С262 = 0, Т193 не используется, порог бедный / богатый по напряжению - С61 / С62, S10 не используется, альфа - 0.95 ... 1.05 | комбинация не используется |

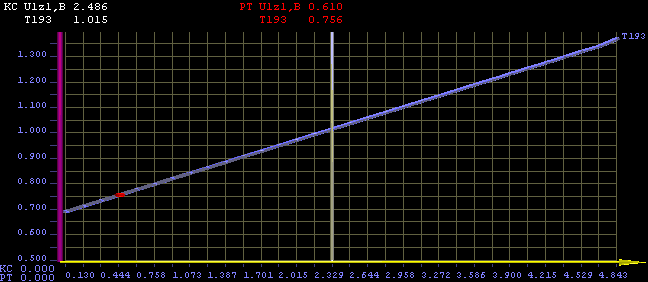

Пример линейной калибровки датчика кислорода типа Д2.

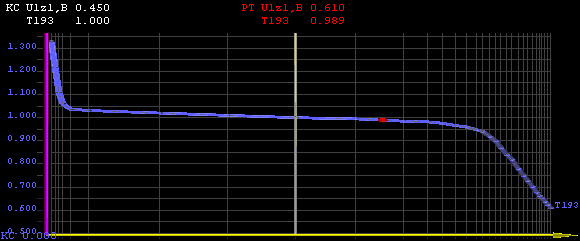

Пример нелинейной калибровки датчика кислорода типа Д3.
