C242 Минимальный коэффициента включения ряда форсунок
Параметр определяет границу для расчета коэффициента
включения ряда форсунок по пов-ти S20a и S20b в
переключающем и независимом режимах. Граница минимального
коэффициента определяет минимальную длительность включения
форсунки и блокирует работу в околонулевой зоне нелинейности
расходной характеристики форсунки.
Для первого ряда (без учета гистерезиса):
| Значение S20a |
Значение Kb1 |
| S20a < С242 |
Kb1 = 0.0 |
| С242 <= S20a <= (1.0-С242) |
Kb1 = S20a |
| S20a > (1.0-С242) |
Kb1 = 1.0 |
где:
S20a - значение поверхности S20a в рабочей точке
Kb1 - коэффициент включения первого ряда форсунок
C242 - минимальный коэффициент включения второго ряда форсунок

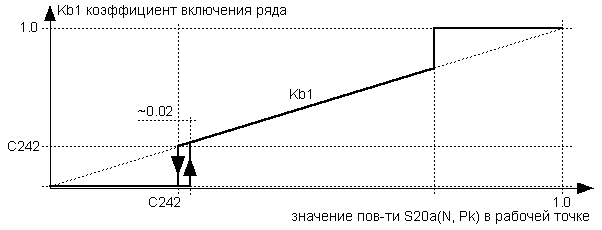

Графически функция выглядит так:
Для устранения эффекта "дребезга" в момент включения или
выключения ряда вводится небольшой фиксированный
гистерезис ~0.02 единиц коэффициента включения.
Расчет коэффициента для второго ряда производится аналогично,
только используются S20b и Kb2.
Примеры использовании C242 и результаты Kb
| C242 |
Диапазон возможных значений Kbx |
| 0.00 |
(0.0 ... 1.0) |
| 0.40 |
0.0 или (0.4 ... 0.6) или 1.0 |
| 0.50 |
0.0 или 0.5 или 1.0 |
| >=0.51 |
0.0 или 1.0 |
| 1.00 |
1.0 |
Для переключающего режима рекомендуется устанавливать
C242 = 0.51. Для независимого и дополняющего режима
рекомендуется устанавливать C242 = 0.2...0.4.
