Параметры С72 и С73 определяют входы контроллера для
переключения таблиц. Возможен выбор двух цифровых или
одного аналогового входа для включения одной из четырех
возможных таблиц.
1. Дискретные входы.
Выбор цифрового входа.
При наличии сигналов Т1/Т2 и Т3/Т4 на входах
контроллер переключает таблицы следующим образом:
|
Вход |
Вход T1/T2 | |
| 0 | 1 | |
| 0 | ROM1 | ROM2 |
| 1 | ROM3 | ROM4 |
В таблице указано логическое состояние входа (физическое
состояние может отличатся в зависимости от выбранной опции)
2. Аналоговый вход.
Для переключения таблиц с помощью аналогового входа достаточно
установить константу С72 в одно из заданных значений (см. ниже),
С73 в этом случае не используется.
Выбор Аналогового входа возможен из следующих вариантов:
| Значение С72 | Номер контакта | Название цепи |
| 30 | 41 | UEGR |
| 31 | 42 | UBA |
| 32 | 56 | UPR |
| 33 | 16 | UTP |
| 34 | 23 | URCO |
| 35 | 37 | UAF |

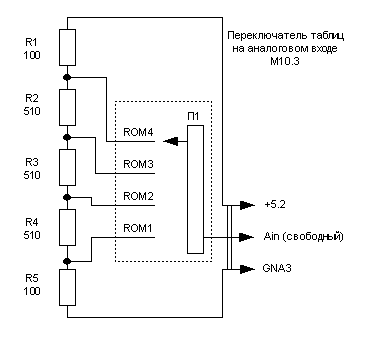

При выборе аналогового входа для переключения таблиц
необходимо подключить к выбранному входу пакетный
переключатель на 4 позиции по следующей схеме (пример):
В общем случае выбор таблицы определяется напряжением
на входе контролера по следующей таблице:
| Напряжение на входе | Таблица |
Параметр |
Параметр Т3/Т4 |
| < 0.1 V | состояние не определено (таблица не изменяется) |
||
| 0.1 ... 1.25 V | ROM1 |
0 |
0 |
| 1.25 ... 2.5 V | ROM2 | 1 | 0 |
| 2.5 ... 3.75 V | ROM3 | 0 | 1 |
| >3.75 V | ROM4 | 1 | 1 |
ВАЖНО.
При работе с переключателями таблиц необходимо
помнить, что состояние переключаетелей и
правильность настройки лучше всего оценивать по
состоянию параметров "Т1/Т2" и "Т3/Т4".
Так-как при подключенном АКМ переключение таблиц
контроллером не производится. Так же важно, чтобы в
соответствующие сегменты контроллера были прошиты
таблицы. При отсутствии таблиц в сегментах переключение
также не будет производится и в автономном режиме.
